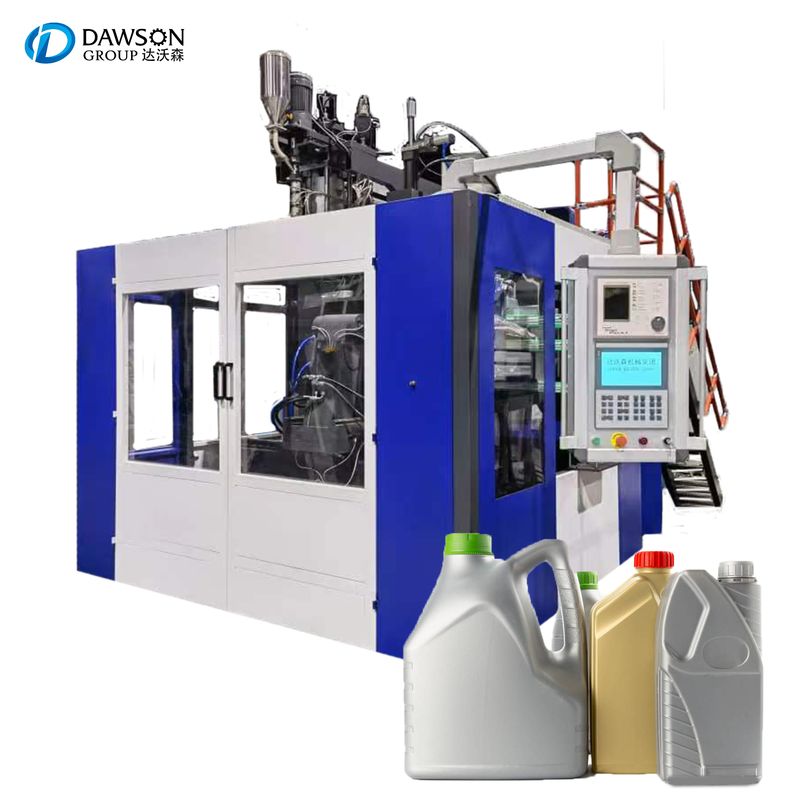

प्लास्टिक की बोतलें हाई स्पीड एक्सट्रूज़न ब्लो मोल्डिंग मशीन
झटका मोल्डिंग उपकरण के उत्पादन में विशेषज्ञता, मुख्य रूप से कपड़े धोने की बोतलें, तेल बैरल, दूध बैरल, खिलाने की बोतलें, चिकित्सा बोतलें, डिटर्जेंट बैरल और अन्य बोतल के आकार के प्लास्टिक उत्पादों को उड़ाने के लिए उपयोग किया जाता है।
ब्लो मोल्डिंग मशीन को तीन श्रेणियों में विभाजित किया जा सकता है: एक्सट्रूज़न ब्लो मोल्डिंग मशीन, इंजेक्शन ब्लो मोल्डिंग मशीन और विशेष संरचना ब्लो मोल्डिंग मशीन।खिंचाव झटका मोल्डिंग मशीन उपरोक्त प्रत्येक श्रेणी में आ सकती है।
एक्सट्रूज़न ब्लो मोल्डिंग मशीन एक्सट्रूडर, ब्लो मोल्डिंग मशीन और क्लैम्पिंग मैकेनिज्म का एक संयोजन है, जिसमें एक्सट्रूडर और पैरिसन डाई हेड, ब्लोइंग डिवाइस, क्लैम्पिंग मैकेनिज्म, पैरिसन थिकनेस कंट्रोल सिस्टम और ट्रांसमिशन मैकेनिज्म शामिल हैं।
| एसिक पैरामीटर | उपयुक्त सामग्री | पीई.पीपी, पीवीसी, पीएस, पीईटीजी, इतने पर | ||
| अधिकतम आयतन | 5ली(एकल सिर) | |||
| उत्पादन क्षमता | 220 ~ 240 पीसी / एच | |||
| आकार | 3.8*2.3*2.5(एम) | |||
| वज़न | 4.8T | |||
| व्यवस्था | विनिर्देश | मापदंडों | टिप्पणी | |
| प्लास्टिकीकरण प्रणाली | ||||
| संक्षेप | उच्च कुशल कम बिजली की खपत प्लास्टिककरण प्रणाली, ट्रांसड्यूसर नियंत्रण, कम तापमान पर शुरू होने पर आत्म-रक्षा कार्य | |||
| कम करने | गियर बॉक्स बॉडी की सामग्री: HT200 गियर की सामग्री: ZG35CrMo असर की सामग्री: 42CrMo गियर का ताप उपचार: शमन |
ब्रैंड:गुओताई (चीन में सबसे अच्छा गियरबॉक्स आपूर्तिकर्ता) |
||
| पेंच | मैं75 मिमी, एल / डी अनुपात 25/1, सामग्री:38CrMoALA नाइट्राइडिंग हीट-ट्रीटमेंट फैन को ठंडा करके ठंडा करना |
शीतलन प्रणाली उपलब्ध | ||
| plasticization | 100 किग्रा / एच | एचडीपीई | ||
| ताप क्षेत्र | 3-4 एल्यूमिनियम हीटर | स्वचालित हीटिंग | ||
| गर्म शक्ति | 4KW/H | |||
| एक्सट्रूज़न मोटर | तीन चरण अतुल्यकालिक मोटर(380V, 50HZ) 30HP | ब्रैंड:सीमेंस | ||
| ठंडक के लिये पंखा | 3-4 क्षेत्र | स्वचालित शीतलन | ||
बाहर निकालना प्रणाली |
||||
| संक्षेप | उच्च ग्रेड मिश्र धातु इस्पात, केंद्र खिला डबल डाई हेड या ट्रिपल डाई हेड में बदलने के लिए उपलब्ध |
|||
| डाई हेड नंबर | 5L के लिए सिंगल हेड / 1L . के लिए डबल हेड | |||
| डाई हेड्स की केंद्र दूरी | डबल डाई हेड के लिए 130 मिमी या 160 मिमी चार मरने वाले सिर के लिए 75 मिमी या 80 मिमी |
|||
| अद्भूत मरा | डाई हेड की सामग्री:38CrMoAlA+40Cr+45# स्टील डाई हेड कॉर्न मिरर डिग्री |
हम प्रत्येक नमूने के लिए मुफ्त में पूरा सेट डाई प्रदान करते हैं | ||
| गरम करना | 3-4 स्टेनलेस स्टील हीटिंग चक्र प्लग प्रकार हीटर के साथ तापमान जांच के लिए उच्च गुणवत्ता वाले थर्मोकपल |
डाई हेड बदलने के लिए प्लग टाइप हीटर अधिक आसान और सुविधाजनक है | ||
| गर्म शक्ति | 3 ~ 5 किलोवाट | |||
| क्लैंपिंग सिस्टम | क्लैम्पिंग सिस्टम के लिए स्वचालित स्नेहक प्रणाली | |||
| शिकंजे का बल | 80KN | |||
| टेम्पलेट दूरी | 150~560 मिमी | |||
| अधिकतम मोल्ड आकार | 400X450mm | |||
| प्लेटिन मूविंग स्ट्रोक | 520 मिमी | |||
| स्नेहन | स्वचालित स्नेहन प्रणाली से लैस | |||
बिजली प्रणाली |
संक्षेप | पीएलसी + टच स्क्रीन (मैन-मशीन इंटरफ़ेस) मानक एक्सट्रूज़न ब्लो मोल्डिंग मशीन कंट्रोलिंग सिस्टम (ऑटो मॉनिटरिंग, फॉल्ट-अलार्म, ऑटो काउंटिंग, सहायक फ़ंक्शन उपलब्ध) | सीमेंस या मित्सुबिशीपीएलसी व्यवस्था+ टच स्क्रीन |
|
| इंटरफ़ेस संचालित करें | टच स्क्रीन, स्वचालित स्व-निदान अलार्म सिस्टम | |||
| तापमान नियंत्रण | स्वचालित तापमान नियंत्रण मॉड्यूल | सीमेंस या मित्सुबिशी मॉड्यूल | ||
| बिजली के भागों | श्नाइडर इलेक्ट्रिकल्स और ओमरोन रिले | |||
| विद्युत सुरक्षा | एम्पीयर अधिभार, इलेक्ट्रिक शॉर्ट सर्किट सेल्फ-प्रोटेक्शन फंक्शन | |||
| पेरिस नियंत्रक | जापान MOOG 100 पॉइंट पैरिसन कंट्रोलर + Moog सर्वो वाल्व + स्टेनलेस तेल टैंक + तेल पाइप और फिटिंग (वैकल्पिक :10500 अमरीकी डालर/ यदि आवश्यक हो तो पूरा सेट) |
|||
| इन्वर्टर | डेल्टा (ताइवान)380V50HZ एक मुख्य स्क्रू के लिए + दूसरा लीवर लाइन स्क्रू के लिए |
|||
| हाइड्रोलिक प्रणाली | संक्षेप | एकाधिक कार्य हाइड्रोलिक एकीकृत ब्लॉक आनुपातिक नियंत्रण, उच्च कुशल | ||
| तेल पंप मोटर | तीन चरण अतुल्यकालिक मोटर(380V,50HZ) 7.5kw | |||
| तेल खींचने का यंत्र | आयातित डबल पंप | |||
| वाल्व | जापान युकेन हाइड्रोलिक वाल्व | |||
| युकेन हाइड्रोलिक वाल्व सटीक नियंत्रण अधिक सुरक्षित और संचालित करने और रखरखाव में आसान इसके अलावा युकेन श्रृंखला आंतरिक या बाहरी दोनों में किसी भी रिसाव की समस्या से बचती है, जो सभी ऑपरेशन को विश्वसनीय और सुरक्षित बनाती है। |
||||
| ओ-सीलिंग | उच्च गुणवत्ता वाले ओ-सीलिंग |
हम प्रत्येक सीलिंग के लिए स्पेयर पार्ट्स प्रदान करते हैं | ||
| तेल पाइप | डबल लेयर ओवरप्रेशर प्रतिरोधी | |||
| सिस्टम दबाव | एलपी 100 बार / एचपी 130 बार पेंच संयुक्त जीई (आईएसओ 1179) के हाइड्रोलिक ब्लॉक उपयोग के धागे |
|||
| शीतलन प्रणाली | अलग जल शीतलन चक्र, तेल कूलर शीतलन प्रणाली उच्च गुणवत्ता वाले तेल कूलर |
|||
| हवाई प्रणाली | संक्षेप | ताइवान AIRTAC वायवीय प्रणाली | ||
| हवा का दबाव | 0.8 एमपीए | |||
| वायु विस्थापन | 0.8M3 / मिनट | |||
| विद्युतचुंबकीय वाल्व | एयरटैक | |||
| शीतलन प्रणाली | संक्षेप | मोल्ड, बैरल और तेल प्रणाली की अलग शीतलन प्रणाली | ||
| शीतलक माध्यम | पानी | |||
| पानी का प्रवाह | 80 लीटर/मिनट | |||
| पानी का दबाव | 0.3-0.6MPa | |||
